洗浴中心冷熱源系統監控設計方案

　1、所有設備工況的監測和控制。

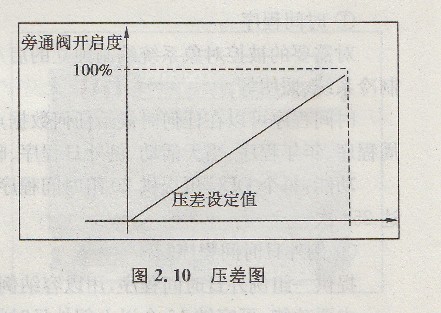

　?、倮鋬鰴C組、冷凍水泵、冷卻水泵和冷卻塔風機監測內容：運行狀態、故障狀態和手／自動狀態，同時累計運行時間，統計運行次數，設備啟／?？刂啤?br /> 　?、诒O(jiān)測：分／集水器之間的壓力值；壓差旁通調節，壓差曲線（圖2. 10）；冷凍水供／回水總管溫度；冷凍機組流量并計算負荷；冷卻塔供／回水總管溫度。
　?、劾鋬鰴C組的監測內容：運行狀態、故障狀態控制，同時累計運行時間，統計運行次數；設備啟／停控制。

　　2、冷凍機組的啟動和停止連鎖控制。
　　主機的啟／停與相關設備的連鎖控制是保障設備正常、安全運轉的重要條件。
　　①連鎖啟動順序。
　　啟動冷卻水塔風機一啟動冷卻水泵一冷卻水泵的水流開關指示（作為連鎖條件的信號）一啟動冷凍水泵一冷凍水泵的水流開關指示（作為連鎖條件的返回信號）一啟動冷水機主機。
　?、谶B鎖停止順序。
　　關閉冷凍機一（延時數分鐘，視工況判定延時時間）一關閉冷凍水泵一冷凍水泵的水流開關指示（作為連鎖條件的返回信號）一關閉冷卻水泵一冷卻水泵的水流開關指示（作為連鎖條件的信號）一關閉冷卻水塔風機。

　　3、洗浴中心機組控制的序列策略。
　　所謂機組控制的序列策略，就是解決在啟動一臺制冷機組時，決定哪一臺先開出；在停止一臺運行的制冷機組時，決定哪一臺先停止。這種序列策略，目的是和設備管理、維修計劃更好地配合，充分利用設備的無故障周期，使設備的運行和維修周期配合。例如：。
　　①在需要啟動下一臺制冷機組時可按：當前停運時間最長的優先；累計運行時間最少的優先；輪流排隊；人工干預等。
　?、谠谛枰＿\一臺制冷機組時可按：當前運行時間最長的優先；累計運行時間最長的優先；輪流排隊；人工干預等。
　　選擇哪一種序列策略，和大樓物業管理方式、設備維護計劃等密切相關。本洗浴中心設計系統方案提供靈活的序列策略模式，以菜單方式列于操作員屏幕上，以便于物業管理部門按需選擇。

　　4、洗浴中心機電系統負荷的測量和評估。
　　通過布置的系統流量和溫度監測點可以計算得到系統負荷量：。
　　系統負荷量：Q=K×M×（T1 - T2）。
　　上式中，Q:負荷量；K：比例常數；M：總管流量；Ti：回水總管溫度；T2：供水總管溫度。
　　以夏天工作模式來說，由于系統額定供、回水溫度僅差5度，僅占溫度傳感器全量程范圍的4%或更小，這種測量方法的一個局限是準確性和可靠性較差。所以工程上還經常測量旁通流量獲知系統負荷水平，來提高這個量值的可靠程度。

　　5、冷凍水系統的其他監控功能。
　?、倮塾嬙O(shè)備的運行時間、運行次數；產生統計表格，供維護保養和物業管理系統作為原始數據；②以曲線趨勢圖顯示各種工藝參數的變化情況，以一定的時間間隔記錄這種變化數據，儲存為數據文件；③可編制節假日和上、下班等時間調度運行程序，合理地啟／停設備；④按設備維護計劃，以某種規律去啟動或者停止某臺設備。
